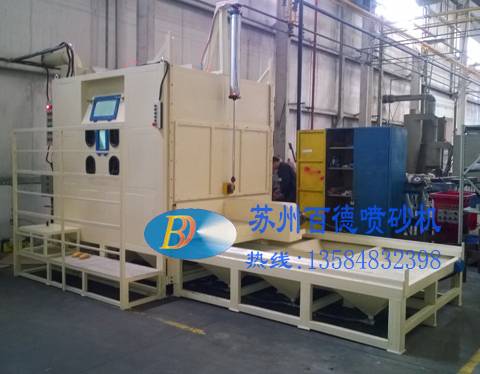

臺車轉盤高壓式模具專用自動噴砂機

??????????????????????????????????????????????????? BD-2323P-1臺車臺盤高壓式模具專用自動噴砂機

一、模具專用自動噴砂機方案概述：本公司是一家集表面處理和高新技術研究開發、設計、制造、銷售為一體的現代化企業，同時也是同行業較早的制造商，已有17年的噴砂機制造經驗，本方案是根據用戶產品模具而專門設計的加壓壓入式臺車轉盤自動、手動高壓噴砂機，可滿足對工件表面進行清除附著物、氧化皮、舊的漆層、涂層等要求。

本套設備主要由主機、蜂窩式回砂系統、電動臺車系統、噴槍直線行走系統、噴槍擺動系統、電動轉盤系統、噴槍控制系統、氣動門系統、旋風分離器、加壓系統、一級旋風除塵器、濾芯式除塵系統、電氣系統、空氣壓縮機（用戶自備）、控制箱等組成。本機配置2支高壓入式噴槍，噴嘴通徑φ6-8mm，材質：高耐磨碳化硼。

在噴砂加工前模具專用自動噴砂機，工人用起重設備將模具吊放在電動臺車轉盤中心上，(因為模具較重、嚴禁擺放模具偏心)操作工人將按自己工作的要求，將按鈕旋到自己需要的功能上，工作流程如下。“自動檔” 開關打到自動擋上、回砂除塵風機自動運行起動、壓力罐自動加壓開始、設定好轉盤旋轉的工作頻率、設定好噴砂直線移動的工作頻率、設定好噴砂擺動工作頻率、(工作頻率是指電機運轉的速度快慢)，模具噴砂的時間根據移動的速度快慢來定，(直線移動的速度越快、意思是說模具噴砂的時間就越短，噴砂時間技術參數只能按每個模具在現場自己測試)。操作工人確認工件安全放在臺車轉盤上、確定設備周邊安全狀態下、按動臺車進艙按鈕、臺車慢步自動進艙、臺車進艙到位后、氣動門自動慢慢往下關閉、氣動門自動關閉到位后、轉盤帶動工件低速勻速轉動，直線穩動機構慢慢往前行走移動、在直線移動工作時、噴槍擺動機構同時也帶動噴槍作扇形擺動工作噴砂，當移動機構行到超過中心點時、噴砂工作自動停止、吹凈工作自動打開、在移動機構返回原點時順便同時吹凈模具表面的部分粉塵，移動機構返回原點后，轉盤工作、擺動機構、吹凈工作自動停止，吹凈停止后、吸塵延時一分鐘左右，氣動門自動打開，臺車自動退出艙外，一個自動運行程序工作完全。工人用起重設備將模具吊離噴砂機轉盤，噴砂工作結束。
