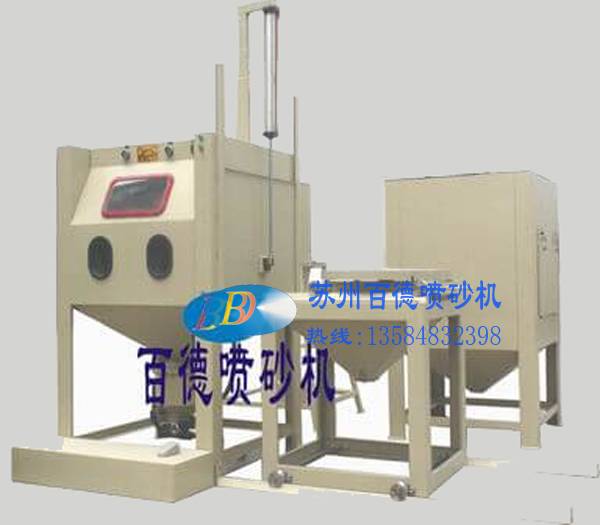

?? 1212B-P推車式高壓手動噴砂機

五、主要設備構成及功能（詳見示意圖）

1、1212B-P推車式高壓手動噴砂機主機：主機由噴砂室、高壓系統、布袋除塵系統、轉盤系統、噴槍、等組成。

1）、噴砂室：由2mmA3鋼板焊接而成，表面噴漆處理。

噴砂機外形尺寸：1200X1200X1800mm

噴砂艙內尺寸：1195X1195X780mm

2）、轉盤裝置：采用優質鋼板Q235 δ=5mm制成，表面配有卸砂孔。下部配有筋板作支承，可承載1000Kg的工件噴砂操作。轉盤直徑：Ф800mm。轉盤支柱采用圓錐滾子軸承與深溝球軸承定位，可保證加工時轉盤轉動平穩、靈活。

3）、噴槍：噴嘴直徑Φ6mm，材質為：碳化硼。噴砂加工時，噴槍噴射的砂流量可由調砂閥調節。

4）、吹凈槍：工作艙外配置1把吹凈槍。

5）、集砂斗：由2mm的優質低碳鋼板焊接而成，表面噴漆處理。集砂斗內設置有過濾網, 防止工件或者較大雜物、漆皮掉入料艙內，堵塞噴槍而影響正常的工作。

2、 旋風分離器及加壓系統：

1）、旋風分離器由4mm的優質低碳鋼板焊接而成，風量調節板、芯筒、筒體、進砂斗、回砂斗、過濾網、等組成。外形尺寸：直徑為￠400連接高壓噴砂機。

2）、一級旋風除塵器由4mm的優質低碳鋼板焊接而成，直徑為￠400mm。

1、1212B-P推車式高壓手動噴砂機除塵系統：強烈建議選配濾芯除塵

1）、高效濾芯φ320X660，共4件。高效濾芯進行除塵處理，凈化效果符合國家環保標準。高效濾芯用100%的聚脂纖維材料制造，厚度0.7mm，透氣度10um，氣阻2.08mbar（保證空氣流速為40cm/s時，所需要的壓力為2.98mm水柱）,耐溫能力最高200度。

2）、布袋式除塵器內裝有30個布袋。

4、1212B-P推車式高壓手動噴砂機電氣系統：

1）、電氣系統由過濾器、壓力表、調壓閥、排氣閥、磨料閥、電磁閥、安全開關、電機及相應的管路及控制元件組成。

2）、電源設置為（380V，50HZ），并同時設置有漏電保護開關。

3）、主機控制面板上設置有電源起動/停止開關、照明開關、進氣壓力表、噴砂壓力表。

4）高壓噴砂機設置有噴砂壓力調節閥、；壓力表用來觀察本機的氣源，噴砂壓力調節閥用來調節噴槍的噴砂壓力。
